超声波探伤仪及缺陷位置和大小的表示方式有三种方式：A扫描、B扫描、C扫描。其中市面上大多数缺陷判定方式的是A扫描，也是目前工业超声探伤中的主流探测手段。1、关于A扫描A扫描来源于英文单词Amplitude，即幅值的意思，也即显示器的横坐标是超声波在被检测材料中的传播时间或者传播距离，纵坐标是超声波反射波的幅值。基于A扫的缺陷判定方式，当在一个钢工件中存在一个缺陷，…
超声波A扫描显示是将接收到的超声信号处理成波形图像，根据波形的形状可以看出被测物体里面是否有异常和缺陷在那里、有多大等，超声波探伤仪主要用于工业检测；超声波B扫描显示是将并排很多条经过辉度处理的探测信息组合成的二维的、反映出被测物体内部断层切面的"解剖图像"（医院里使用的B超就是用这种原理做出来的），超声波探伤仪适于观察内部处于静态的物体；超…
超声波C扫描探伤仪超声波探伤仪具有高频带,并能用尖脉冲激励高阻尼探头,以便获得窄脉冲，检测出工件中的微小缺陷。因为窄脉冲具有较高的距离分辨率也就是说声波的传播过程中遇到缺陷利用窄脉冲可以精确地定出缺陷所在的深度。但是利用窄脉冲也有它的缺点,窄脉冲的声束扩散角要比同频率的要宽,即它的横向分辨率较低,所以通常用聚焦探头来缩小声束截面进行补偿。另外探头的频率也…

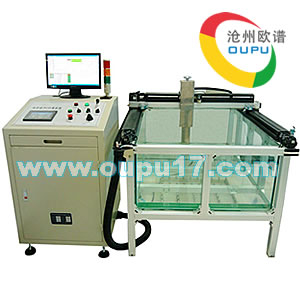

超声波C扫描系统由机械传动机构，超声波C扫描控制器，超声波C扫描探伤仪PC微机系统四部分组成：机械传动机构机械传动机构是由导轨、导轨上支杆、步进电机组成。两根导轨分别代表纵轴、横轴,即X 、Y 轴。支杆的交汇处就是探头所在处。可以通过手轮来调节探头的高低。扫描控制器控制两个步进电机来改变探头的位置。传动机构的四角装有极限控制用的光电传感器。在扫查机构超出扫查…
超声C扫描成像是利用超声探伤原理提取垂直于声束指定截面(即横向截面像)的回波信息而形成二维图像的技术，其原理简单，可获取不同截面的信息，因此应用广泛，但由于扫描时一般采用逐点逐行扫描，故成像效率较低。在检测时，数据的获取、处理、存贮与评价都是在每一次扫描的同时由计算机在线实时进行。共有两个信号输入计算机进行处理，一个是来自探头位置的信号，一个是来自超…
